6 source de soudure de Mag Tig Mig Welding Robot With utilisée par axe DM350 de robot de soudure
Détails sur le produit:
| Lieu d'origine: | Changhaï, Chine |
| Nom de marque: | OTC |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | robot de soudure de MIG de chat de magnétique d'axe du robot FD-V8 6 de soudure à l'arc électrique p |
| Capacité d'approvisionnement: | 20 ensembles/ensembles par Mois |
|
Détail Infomation |
|||
| Condition: | Nouveau | Type de machine: | robot de soudure |
|---|---|---|---|
| Industries applicables: | Hôtels, magasins de vêtement, magasins de matériau de construction, ateliers de réparations de machi | Emplacement de salle d'exposition: | Aucun |
| Sortant-inspection visuelle: | Fourni | Rapport des essais de machines: | Fourni |
| Type de commercialisation: | Produit ordinaire | Garantie des composants de noyau: | 1 an |
| Composants de noyau: | PLC, récipient à pression, vitesse | Garantie: | 1 an |
| Arguments de vente principaux: | PLC célèbre de marque | Poids (kilogrammes): | 321 |
| Tension: | 200-600 V | Actuel: | 40 |
| Coefficient d'utilisation évalué: | 60% | Utilisation: | soudant, pour la soudure |
| Le service après-vente a fourni: | Bras robotisé de soudage FD-V8 6 axes r OTC | Type: | Robot |
| Modèle: | FD-V8 | Portée: | 3508mm |
| Charge utile: | 4kg | Répétabilité RP (millimètres) de position: | 0,08 |
| Haches: | sept | Nom de produit: | Robot de soudure d'OTC |
| Poids: | 321kg | Port: | Changhaï |
| Surligner: | robot de soudure utilisé 6 par axes Mag Tig,OTC a utilisé le robot de soudure à l'arc électrique,robot de soudure 4kg utilisé par charge utile |
||
Description de produit

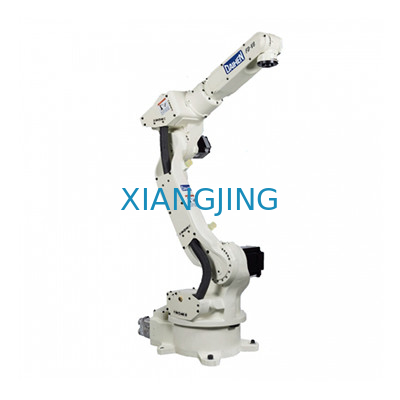

Robot de soudure utilisé de MIG de chat de magnétique d'axe du robot FD-V8 6 de soudure à l'arc électrique pour OTC avec la source DM350 de soudure
Caractéristique :
- En raison des vitesses les plus rapides de l'industrie, durées de cycle sont réduits.
- Bras inférieur aminci et réduit tourner le rayon
- Prévention de l'interférence avec des gabarits ou des objets.
- Tous les câbles exigés pour la soudure de Synchro-alimentation sont également construits dans le bras inférieur.
| Spécifications | Valeur |
|---|---|
| Nombre de haches | 6 |
| Capacité de charge utile maximum | 8 kilogrammes |
| Répétabilité de position | ± 0,08 millimètres |
| Capacité d'entraînement | 3016 W |
| Gamme fonctionnante, bras, J1 (rotation) | ± 170° (±50°) |
| Gamme fonctionnante, bras, J2 (bras inférieur) | - 155° + à 90° |
| Gamme fonctionnante, bras, J3 (bras) | - 170° à + 190° |
| Gamme fonctionnante, poignet, J4 (oscillation) | ± 180° |
| Gamme fonctionnante, poignet, J5 (recourbement) | - 50° à + 230° |
| Gamme fonctionnante, poignet, J6 (torsion) | ± 360° |
| Vitesse maximum, bras, J1 (rotation) | 4,19 rad/s (240°/s) (3,32 rad/s (190°/s) |
| Vitesse maximum, bras, J2 (bras inférieur) | 4,19 rad/s (240°/s) |
| Vitesse maximum, bras, J3 (bras) | 4,01 rad/s (230°/s) |
| Vitesse maximum, poignet, J4 (oscillation) | 7,50 rad/s (430°/s) |
| Vitesse maximum, poignet, J5 (recourbement) | 7,50 rad/s (430°/s) |
| Vitesse maximum, poignet, J6 (torsion) | 11,00 rad/s (630°/s) |
| Charge de poignet, moment permis, J4 (oscillation) | N*m 17,6 |
| Charge de poignet, moment permis, J5 (recourbement) | N*m 17,6 |
| Charge de poignet, moment permis, J6 (torsion) | 7,8 N*m |
| Charge de poignet, moment de l'inertie permis, J4 (oscillation) | 0,43 ² de kg*m |
| Charge de poignet, moment de l'inertie permis, J5 (recourbement) | 0,43 ² de kg*m |
| Charge de poignet, moment de l'inertie permis, J6 (torsion) | 0,09 ² de kg*m |
| Section transversale d'opération de bras | ² x 340° de 3,11 m |
| Conditions ambiantes | 0~45°C, 20 | Rhésus de 80% (aucune condensation) |
| La masse | 140 kilogrammes |
| Capacité de charge utile de bras | 10 kilogrammes |
| Type d'installation | Plancher/plafond/mur |
| Couleur de peinture | Blanc (notation de Munsell 10GY 9/1) |
Notre robot de l'axe FD-V8 6 convient à la soudure d'arc et de CHAT, coupe de plasma d'air et des applications de matériel-manipulation.
MANIPULATEUR DE ROBOT
• Offre un grand choix fonctionnant avec un bras indépendamment articulé
• Connexion numérique sans couture avec toutes les alimentations d'énergie de soudure de marque d'OTC DAIHEN
• Le contrôle retenant amélioré de vibration fournit le mouvement sans heurt de robot
• Capteur mécanique intégré de choc pour la soudure à l'arc
• Technologie simple de source – tous les composants sont fabriqués par OTC Daihen
• La conception fortement souple soutient beaucoup d'applications
CONTRÔLEUR DU ROBOT FD11
• Windows XP a basé l'architecture ouverte
• Grande capacité de stockage et 40 entrées/40 signaux de commande de sortie
• Les fonctions avancées de PLC tiennent compte du diagramme d'échelle éditant directement par enseignent le pendant
• Des capacités de réseau – se relie à l'Ethernet, au DeviceNet, et aux connexions de PROFIBUS (peut exiger le matériel supplémentaire)
ENSEIGNEZ LE PENDANT
• Les affichages d'icône aident à l'enseignement rapide et facile
• Écran de couleur de 640×480 VGA avec l'ecran couleur du contre-jour 65536 de LED
• la position 3 permettent le commutateur fournit la sécurité accrue
• la fonction de Multi-écran permet à l'utilisateur de regarder jusqu'à 4 écrans simultanément
• Fonction d'aide à l'écran avec les manuels complets d'instruction
• Affichage d'écran tactile standard avec l'opération de cadran d'essai
